ZYS-2101

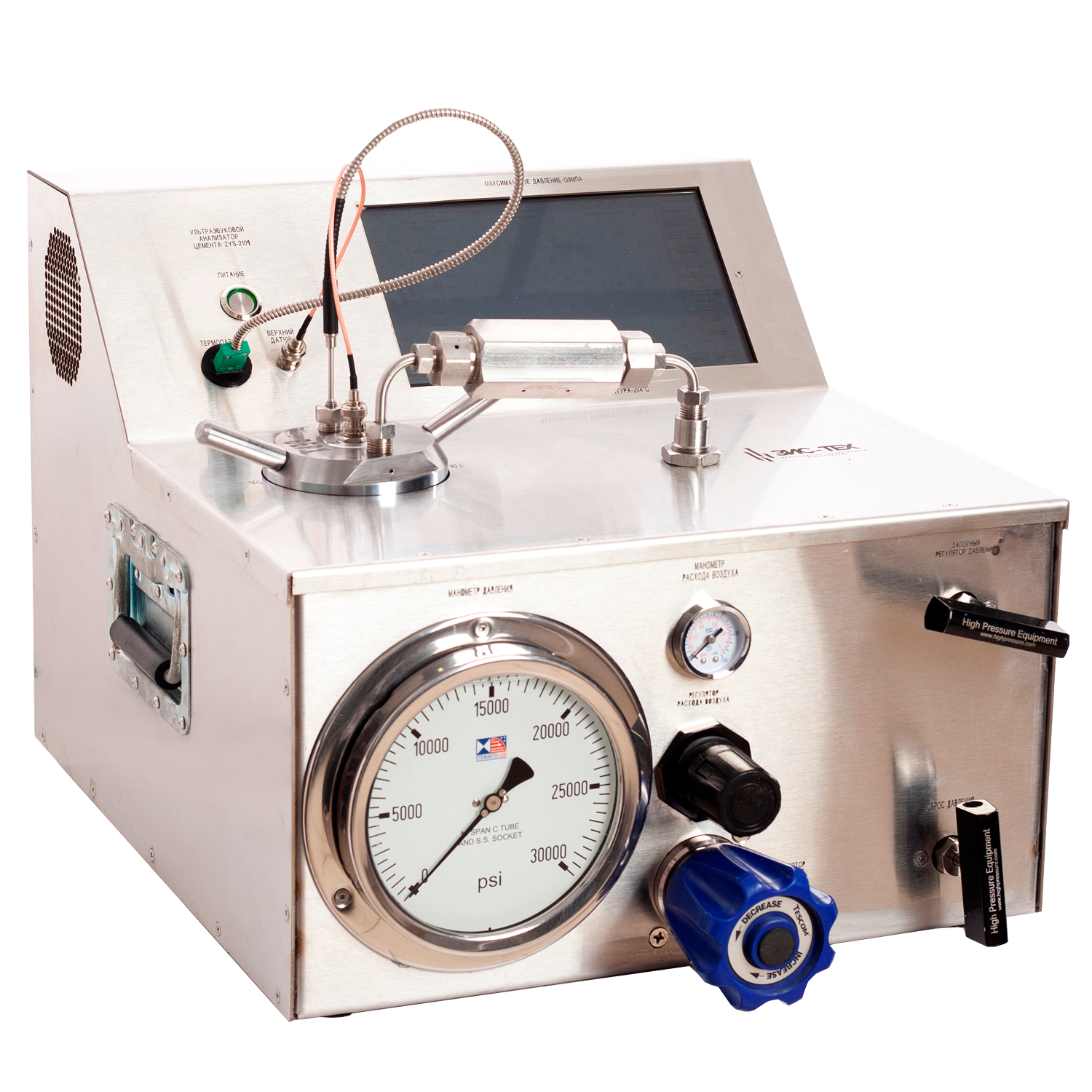

УЛЬТРАЗВУКОВОЙ АНАЛИЗАТОР ЦЕМЕНТА

Новые решения в области ультразвукового анализа

ZYS-2019

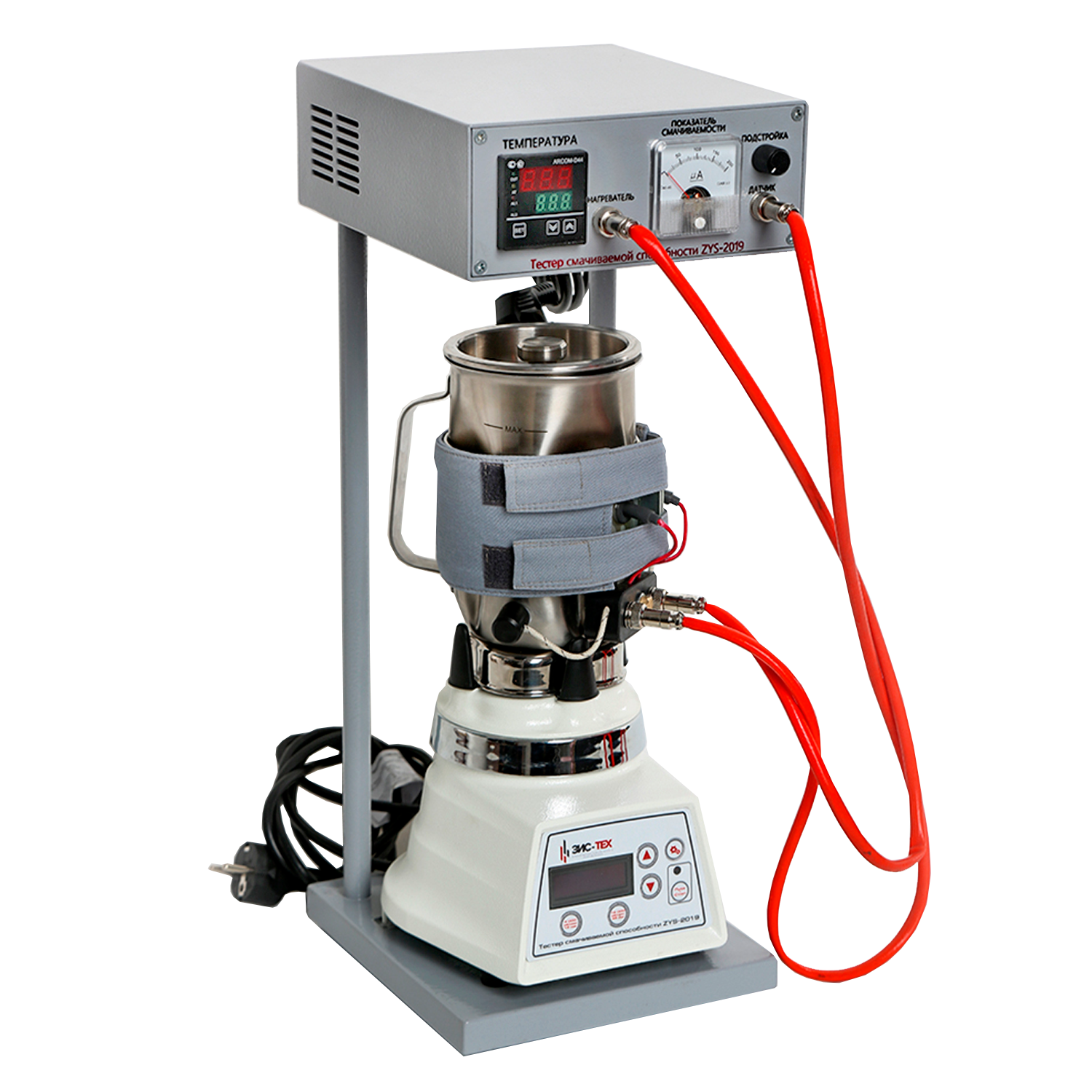

ТЕСТЕР СМАЧИВАЕМОЙ СПОСОБНОСТИ

Лучшее решение для определения смачиваемости растворов

Подробнее

ZYS-1417

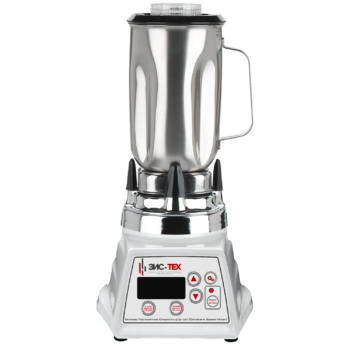

МИКСЕР ПОСТОЯННОЙ СКОРОСТИ

Приготовление цементного раствора согласно стандарту API

Подробнее

о компании

Компания ЗИС-Тех осуществляет проектирование и производство лабораторного оборудования для нефтегазового сектора и цементных заводов.

Компания ЗИС-Тех — это современное производство лабораторного оборудования, имеющая ценный опыт работы для решения проблем в области добычи нефти и газа!

Основные направления деятельности нашей компании — производство и модернизация лабораторного оборудования ЗИС-ТЕХ для тестирования буровых, тампонажных растворов, а также сопутствующих материалов.

Основной спектр производства оборудования и услуг:
— Тестирование буровых растворов
— Тестирование тампонажных растворов
— Гидроразрыв пласта
— Комплектация лабораторий

Подробнее

почему выбирают нас

НАШИ КЛИЕНТЫ ВЫБИРАЮТ ПРОФЕССИОНАЛОВ

Качественное выполнение всех видов работ

Все работы выполненные нашими инженерам проходят многостадийную проверку на прочность, устойчивость и долговечность. Мы используем только новейшие импортные, зарекомендованные детали и технику для производства наших приборов.

Гарантия на все виды
работ

Мы даем гарантии на все виды выполненных нами работ. Все приспособления и приборы имеют гарантийный срок и постгарантийное обслуживание.

индивидуальный
подход

К каждому клиенту у нас собственный индивидуальный подход. Благодарю совместным идеям формируется индивидуальное и неповторимое решение, заслуживающее практическую реализацию в сфере добычи нефти и газа.

работа по договору с ограниченным бюджетом

Если компания не имеет возможности заказать оборудование в полном объеме. Мы предлагаем рассрочку на наше оборудование. Также мы работаем по частичной предоплате, что позволяет создать гибкие условия для
работы с Клиентами.

квалифицированный и ответственный персонал

Наш персонал имеет большой и неповторимый опыт, который позволяет решать нестандартные задачи. Наши работы разрабатываются по чертежам и 3D моделям, что позволяет исключить недочеты и неточности.

акции и
спецпредложения

Для наших постоянных партнеров у нас работают специальные акции и предложения. Это позволяет наладить деловые и взаимовыгодные отношения с Заказчиком.

уникальные решения

ВАМ ТРЕБУЕТСЯ РЕАЛИЗАЦИЯ УНИКАЛЬНОГО ПРОЕКТА ДЛЯ ВАШЕЙ КОМПАНИИ?
МЫ ГОТОВЫ ВАМ ПОМОЧЬ!

Написать письмо

Наше производство лабораторного оборудования для НИИ и ОТК

Выбирая ЗИС-ТЕХ, вы доверяете производство лабораторного оборудования профессионалам с многолетним стажем

Трехместная кубическая латунная форма ZYS-2220 два дюйма — Форма трехместная кубическая ZYS-2220 (2 дюйма, латунная)

Description

Технические характеристики

Методология

Принцип работы

Комплектация

Описание

Прецизионная трехместная кубическая латунная форма ZYS-2220 (2 дюйма / 50,8 мм) формирует три образца в лабораторных условиях.

Следовательно, лаборант строго соблюдает линейные размеры. Кроме того, гарантируется перпендикулярность граней пробы. Сама форма надежно сохраняет внутреннюю геометрию ячеек при заливке. Спецификации полностью соответствуют жестким регламентам API Specification 10A / ISO 10426-1 и требованиям ГОСТ 30744.

В результате массивные латунные стенки (12 мм) предотвращают деформацию. Жесткое основание также защищает каркас. Таким образом, изделие гарантирует абсолютную стабильность размеров куба. Данная форма изготовлена из износостойкого прецизионного сплава. Это существенно увеличивает общий срок службы инвентаря.

С одной стороны, сборно-разборная система упрощает извлечение образцов. С другой стороны, такой механизм полностью исключает риск скола граней. Для качественной подготовки цементного раствора перед заливкой рекомендуется использовать профессиональный миксер постоянной скорости ZYS-1417.

Конструктивно прибор представляет собой жесткую латунную конструкцию. Три независимые кубические ячейки разделены Т-образными перегородками. Сборка каркаса и фиксация основания осуществляются с помощью высокопрочных винтов. Благодаря этому, обеспечивается полная герметичность.

Кроме того, инвентарь гарантирует точное соблюдение регламентов испытаний гидравлических цементных растворов. Такие тесты важны для подготовки материалов для нефтяных скважин. Исследования позволяют определять предел прочности цементного камня на сжатие. Массивные элементы предотвращают тепловое коробление при нагреве.

В результате применения гидрофобной смазки на стыках деталей, система обеспечивает изоляцию шлама от проникновения избыточной технической воды. Таким образом, водоцементное соотношение пробы остается неизменным. Сборно-разборная архитектура стенок полностью исключает использование ножей или клиньев. Следовательно, лаборант извлекает готовые кубы в целости. В итоге кромки образца остаются без поверхностных разрушений. В дополнение к этому, сопутствующие метизы выполнены из нержавеющей стали. Таким образом, это исключает риск коррозии и прихвата резьбы. Дополнительные технические подробности доступны на zys-teh.ru.

Технические характеристики

Количество гнезд для формования кубических образцов 3 шт.

Номинальный рабочий размер грани куба 2 дюйма (50,8 × 50,8 × 50,8 мм)

Допустимое отклонение внутренних линейных размеров новой формы не более ± 0,13 мм (± 0,005″)

Допуск плоскостности рабочих внутренних граней ячеек ≤ 0,025 мм (0,001″)

Допуск перпендикулярности смежных внутренних граней 90° ± 0,5°

Материал основного каркаса (стенок, дна и крышки) Pretsizionnyy latunnyy splav (Solid Brass)

Материал крепежных винтов Vysokoprochnaya nerzhaveyushchaya stal’

Габаритные размеры формы в сборе по корпусу (Д × Ш × В) 230,4 × 74,8 × 62,8 мм

Полная габаритная высота формы с учетом ножек дна 68,8 мм

Габаритные размеры верхней крышки (Д × Ш × В) 197,4 × 74,6 × 6,0 мм

Код по классификатору ТН ВЭД ЕАЭС 8480 60 000 0

Код по классификатору ОКПД2 28.91.12.140

Методология
Геометрические параметры рабочей зоны формы ZYS-2220 и процедура подготовки образцов-кубов полностью удовлетворяют техническим регламентам, метрологическим требованиям и международным/национальным стандартам проведения испытаний тампонажных цементов на сжатие:

**ASTM C109 / C109M** (Стандартный метод испытания на прочность при сжатии гидравлических цементных растворов с использованием кубических образцов размером 2 дюйма);

**API Specification 10A / ISO 10426-1** (Технические условия на тампонажные цементы и материалы);

**API RP 10B / ISO 10426-2** (Рекомендуемая практика по испытанию цементов для нефтяных скважин);

**ГОСТ 30744** (Цементы. Методы испытаний с использованием образцов из раствора);

**ГОСТ 26798.1** (Цементы тампонажные. Методы испытаний).

Принцип работы
Форма представляет собой жесткую разъемную латунную конструкцию. Боковые стенки собираются из двух массивных продольных пластин длиной 230,4 мм и двух поперечных торцевых стенок. Внутреннее пространство разделяется на три равные независимые кубические ячейки при помощи двух Т-образных перегородок толщиной 12 мм, устанавливаемых в прецизионные фрезерованные пазы.Стяжка продольного латунного каркаса осуществляется с торцов при помощи двух высокопрочных нержавеющих винтов М5х20 под шестигранный ключ. Нижняя опорная плита (основание) жестко фиксируется к нижним торцам продольных стенок четырьмя винтами М5х12, гарантируя герметичность нижнего контура и препятствуя температурной деформации. Латунная верхняя прижимная крышка накладывается сверху на заполненную форму для надежной изоляции открытого зеркала цементного шлама.

Комплектация

Наименование элемента оснастки Количество, шт.

Латунная продольная боковая стенка с маркировкой (ZYS-2220-1719) 1

Латунная продольная боковая стенка зеркальная (ZYS-2220-0219) 1

Латунная поперечная торцевая стенка-заглушка (ZYS-2220-2019) 2

Латунная внутренняя перегородка ячейки Т-образная (ZYS-2220-0317) 2

Нижнее основание формы / опорная плита (ZYS-2220-1516) 1

Прижимная верхняя крышка (ZYS-2220-0312) 1

Винт М5х20 стяжки продольных стенок с цилиндрической головкой (нерж. сталь) 2

Винт М5х12 фиксации основания к продольным стенкам (нерж. сталь) 4

Опорная ножка-цилиндр основания формы (ZYS-2220-1615) 4

Руководство по эксплуатации, совмещенное с техническим паспортом изделия 1

Наименование элемента оснастки	Количество, шт.
Латунная продольная боковая стенка с маркировкой (ZYS-2220-1719)	1
Латунная продольная боковая стенка зеркальная (ZYS-2220-0219)	1
Латунная поперечная торцевая стенка-заглушка (ZYS-2220-2019)	2
Латунная внутренняя перегородка ячейки Т-образная (ZYS-2220-0317)	2
Нижнее основание формы / опорная плита (ZYS-2220-1516)	1
Прижимная верхняя крышка (ZYS-2220-0312)	1
Винт М5х20 стяжки продольных стенок с цилиндрической головкой (нерж. сталь)	2
Винт М5х12 фиксации основания к продольным стенкам (нерж. сталь)	4
Опорная ножка-цилиндр основания формы (ZYS-2220-1615)	4
Руководство по эксплуатации, совмещенное с техническим паспортом изделия	1

Четырехместная цилиндрическая латунная форма ZYS-2225 1 дюйм — Форма четырехместная цилиндрическая 1 дюйм ZYS-2225 для испытаний цемента

Description

Методология

Принцип работы

Технические характеристики

Комплектация

Технологические режимы крышки

Описание

**Прецизионная четырехместная цилиндрическая латунная форма ZYS-2225** (1 дюйм) применяется для одновременного формования четырех образцов-плагов тампонажного цемента. Данное изделие полностью отвечает жестким регламентам API Specification 10A / ISO 10426-1 и ГОСТ 26798.1.

**Следовательно**, конструкция гарантирует высокую точность геометрических параметров проб. **Кроме того**, разъемные полуформы имеют зеркальную внутреннюю шлифовку. **В результате** лаборант может извлекать готовые цилиндры плавно и абсолютно без сколов.

**Таким образом**, это полностью исключает необходимость применения ударного инструмента. **С одной стороны**, асимметричная крышка позволяет гибко настраивать режимы прямого контакта или изоляции шлама. **С другой стороны**, для качественной подготовки раствора перед заливкой рекомендуется использовать миксер постоянной скорости ZYS-1417. Полный текст руководства доступен в технической документации.

Методология
Геометрические параметры рабочей зоны прецизионной четырехугольной цилиндрической формы ZYS-2225 и регламентированная процедура подготовки испытательных образцов-плагов полностью удовлетворяют жестким метрологическим требованиям, техническим условиям и регламентам международных и национальных стандартов проведения лабораторных испытаний тампонажных цементов:

**API Specification 10A / ISO 10426-1** — Технические условия, нормативные требования и классификация тампонажных цементов и специализированных материалов для крепления нефтяных и газовых скважин.

**API RP 10B / ISO 10426-2** — Рекомендуемая практика и международные стандарты по подготовке, тестированию и испытанию цементных растворов в условиях, имитирующих реальные забойные давления и температуры.

**ГОСТ 26798.1** — Цементы тампонажные. Национальные методы испытаний физико-механических свойств цементного камня.

Принцип работы

Конструкция формы ZYS-2225 состоит из двух прецизионных латунных брусков-полуформ со шлифованными плоскостями сопряжения. При их смыкании образуются 4 вертикальные цилиндрические ячейки формования образцов.

Конструкция обеспечивается стальными штифтами для точного центрирования, а стяжка полуформ и крепление нижнего основания осуществляются нержавеющими винтами М6. Верхняя крышка скользит по направляющим стойкам.

Технические характеристики
Основные параметры модели ZYS-2225 (полная таблица доступна в техническом паспорте изделия):

**Количество гнезд:** 4 шт. (диаметр и длина — 1 дюйм / 25,4 мм).

**Материал каркаса:** прецизионный латунный сплав, крепеж — нержавеющая сталь.

**Масса нетто / Габариты:** 2,7 кг / 165 × 76 × 38 мм.

Комплектация

Наименование элемента оснастки / документа Заводской артикул детали Кол-во, шт.

Форма для изготовления образцов ZYS-2225 в сборе ZYS-2225 1

• Латунная продольная полуформа передняя ZYS-2225-1717 1

• Латунная продольная полуформа задняя ZYS-2225-1709 1

• Нижнее основание формы / опорная плита ZYS-2225-1617 1

• Универсальная двухсторонняя крышка с канавками ZYS-2225-1212 1

• Винт стяжки полуформ продольный М6 (короткий, нерж.) ZYS-2225-0317 5

• Винт фиксации основания М6 под шестигранник (потайной, нерж.) ZYS-2225-0316 4

• Винт-стойка направляющий для крышки (длинный, нерж.) ZYS-2225-0319 4

• Направляющий штифт центрирования полуформ (сталь) ZYS-2225-1526 2

Руководство по эксплуатации и технический паспорт изделия Паспорт № 1

Гарантийный талон производителя (ООО «ЗИС-Тех Производство») Талон № 1

Технологические режимы крышки
Верхняя прижимная плита имеет асимметричную обработку для регулирования контакта с внешней средой:

**Режим прямого гидравлического контакта:** канавки внутрь обеспечивают проникновение горячего флюида и давления в структуру образца.

**Режим изоляции пробы:** гладкая плоскость вниз и смазка блокируют воду, исключая сепарацию шлама.

Наименование элемента оснастки / документа	Заводской артикул детали	Кол-во, шт.
Форма для изготовления образцов ZYS-2225 в сборе	ZYS-2225	1
• Латунная продольная полуформа передняя	ZYS-2225-1717	1
• Латунная продольная полуформа задняя	ZYS-2225-1709	1
• Нижнее основание формы / опорная плита	ZYS-2225-1617	1
• Универсальная двухсторонняя крышка с канавками	ZYS-2225-1212	1
• Винт стяжки полуформ продольный М6 (короткий, нерж.)	ZYS-2225-0317	5
• Винт фиксации основания М6 под шестигранник (потайной, нерж.)	ZYS-2225-0316	4
• Винт-стойка направляющий для крышки (длинный, нерж.)	ZYS-2225-0319	4
• Направляющий штифт центрирования полуформ (сталь)	ZYS-2225-1526	2
Руководство по эксплуатации и технический паспорт изделия	Паспорт №	1
Гарантийный талон производителя (ООО «ЗИС-Тех Производство»)	Талон №	1

Предел прочности при сжатии

Форма для изготовления образцов-кубов дюймовая двухместная ZYS-0505 в сборе — Форма для изготовления образцов-кубов дюймовая двухместная ZYS-0505

Description

Методология

Принцип работы

Технические характеристики

Инструментально-геометрические параметры

Модульное масштабирование

Комплектация

Описание

Прецизионная латунная **двухместная форма куба ZYS-0505** с номинальным размером грани 2 дюйма представляет собой надежное лабораторное оборудование. Данное специализированное модульное изделие специалисты используют для одновременного изготовления высокоточных кубических тестовых образцов тампонажного цементного раствора. Каждая ячейка формовочного яруса имеет строго выверенный внутренний размер 50,8 мм. Оборудование незаменимо для оснащения аналитических лабораторий нефтегазового сектора, научно-исследовательских институтов и профильных заводов. Главное назначение, которое выполняет **двухместная форма куба ZYS-0505**, заключается в обеспечении точной геометрии образцов при заливке, схватывании и последующем высокотемпературном отверждении.

Конструкция изделия полностью адаптирована для работы внутри специализированных лабораторных HTHP-автоклавов. Массивные стенки латунных сегментов толщиной 12 мм предотвращают термическое коробление при нагреве до +370 °C. Оригинальная разъемная ярусная архитектура из L-образных полуформ и Т-образных средников гарантирует легкое извлечение готовых цементных кубиков. Лаборанту больше не нужно использовать ножи или клинья. Следовательно, оператор полностью исключает риск случайного скола граней готового образца. Кроме того, точная взаимная шлифовка блоков обеспечивает стопроцентную герметичность контура, предотвращая утечку жидкой фазы шлама.

Геометрические параметры рабочей зоны позволяют подготавливать пробы в строгом соответствии с жесткими международными регламентами. Сюда входят стандарты API Specification 10A, API RP 10B, ASTM C-109, а также ГОСТ 26798.1. Специальные капиллярные дренажные шлицы на средниках обеспечивают равномерное распределение давления автоклавной жидкости на твердеющий раствор. В результате цементный камень формируется без внутренних дефектов.

Оригинальная **двухместная форма куба ZYS-0505** спроектирована по модульному принципу. Таким образом, вместимость вертикального стека можно легко нарастить с двух до шестнадцати ячеек. Тяжелая оснастка комплектуется прочными стальными плитами, съемным Т-образным винтом-воротком и техническим паспортом изделия. Завод-изготовитель ООО «ЗИС-Тех Производство» предоставляет официальную гарантию на весь регламентированный срок службы инвентаря. Актуальная цена и подробные условия доставки доступны на странице официального сайта.

Методология
Геометрические параметры рабочих зон формования и метрологические допуски прецизионной формы ZYS-0505 позволяют подготавливать испытательные образцы цементных и строительных растворов в строгом и полном соответствии с жесткими регламентами международных и национальных стандартов:

**API Specification 10A / ISO 10426-1** — Спецификации и технические условия на тампонажные цементы и материалы для крепления нефтяных и газовых скважин.

**API RP 10B / ISO 10426-2** — Рекомендуемая практика по подготовке, кондиционированию и тестированию буровых цементов для скважин и модифицирующих добавок.

**ASTM C-109 / C-109M** — Стандартный метод определения предела прочности при сжатии гидравлических цементных растворов с использованием кубических образцов размером 2 дюйма (50,8 мм).

**ASTM C-87, C-141, C-579, C-593, AASHTO T-106** — Смежные методики тестирования прочностных характеристик строительных и тампонажных растворов.

**ГОСТ 26798.1** — Национальные стандарты РФ на тампонажные цементы и методы лабораторных испытаний физико-механических свойств цементного камня.

Принцип работы
Конструктивно форма ZYS-0505 представляет собой жесткий модульный вертикальный стек формообразующих блоков, зажатый между нижней опорной плитой-основанием и верхней прижимной крышкой, выполненными из высокопрочной нержавеющей стали (что защищает крепеж от высокотемпературного прихвата).

Каждый формовочный ярус собирается из двух зеркальных L-образных полуформ и одной центральной Т-образной разделительной пластины (средника). При правильном смыкании сегментов по центрирующим направляющим штифтам образуются две независимые квадратные ячейки размером 2″ × 2″ × 2″. На одной из сторон Т-образных средников выфрезерованы тонкие капиллярные канавки (дренажные шлицы). Они обеспечивают беспрепятственное проникновение и равномерное распределение гидростатического давления автоклавной жидкости непосредственно на твердеющий шлам.

Стяжка всего стека осуществляется двумя боковыми резьбовыми шпильками из нержавеющей стали с круглыми гайками с накаткой. В центр верхней плиты вкручивается массивная съемная Т-образная рукоятка-вороток. Она выступает надежным технологическим зацепом для безопасной вертикальной загрузки и извлечения тяжелой многоместной формы из глубокого стакана HTHP-автоклава.

Технические характеристики

Количество гнезд для формования кубических образцов Модульный стек: 2 шт. в базовой версии (изменяемое от 2 до 16 шт.)

Номинальный внутренний рабочий размер грани куба 2″ × 2″ × 2″ (50,8 × 50,8 × 50,8 мм)

Допустимое отклонение внутренних размеров нового изделия не более ± 0,26 мм (± 0,010″)

Максимально допустимый износ размеров в процессе эксплуатации не более ± 0,50 мм (± 0,020″)

Допуск плоскостности рабочих внутренних граней сегментов не более ± 0,13 мм (± 0,005″)

Допуск перпендикулярности смежных внутренних граней куба ≤ 0,025 мм (0,001″)

Предельное рабочее давление избыточной среды автоклава 41,0 МПа (6000 PSI / 410 бар)

Предельная рабочая температура нагрева в камере +370 °C (700 °F)

Материал изготовления формообразующих блоков полуформ Прецизионный латунный сплав (Solid Brass) с зеркальной шлифовкой

Материал прижимной крышки, опорного дна и рукоятки Высокопрочная нержавеющая сталь

Тип фиксации и стяжки латунных полуформ стека Механический откидной зажим (винты-ушки со стопорными осями)

Масса формы (базовая сборка на 2 ячейки куба, нетто) 3,1 кг (6,83 фунта)

Классификационный код ТН ВЭД ЕАЭС 8480 60 000 0 (Формы для литья минеральных материалов)

Классификационный код ОКПД2 28.91.12.140 (Формы литейные; металлическая оснастка)

Инструментально-геометрические параметры

**Линейные размеры:** Измерение расстояния между противоположными гранями ячеек выполняется с помощью цифрового штангенциркуля (по ГОСТ 166) в трех точках по высоте каждого яруса. Значение составляет строго 50,8 ± 0,26 мм (при износе допускается диапазон от 50,3 мм до 51,3 мм).

**Плоскостность:** Контроль плоскостности рабочих внутренних граней выполняется лекальной линейкой (по ГОСТ 8026) и набором щупов. Зазор в любой точке грани не превышает 0,025 мм.

**Перпендикулярность:** Контроль перпендикулярности смежных внутренних граней ячеек выполняется прецизионным угольником 90° (по ГОСТ 3749).
Отклонение от прямого угла составляет не более ± 0,5°.

**Контроль износа крепежа:** Включает осмотр резьбы на направляющих вертикальных шпильках и резьбовом отверстии Т-образной рукоятки.

Модульное масштабирование
Конструкция формы ZYS-0505 спроектирована по оригинальному модульному принципу. Базовым элементом стека является один формовочный ярус (2 L-блока + 1 Т-средник), формирующий ровно два (2) кубических образца.

Исходя из текущих объемов испытаний и загрузки лаборатории, вместимость измерительного комплекса может гибко изменяться лаборантом в диапазоне **от 2 до 16 образцов**. Для масштабирования не требуется покупка новых плит основания или крышек — достаточно нарастить латунные сегменты ярусов и использовать сменные вертикальные стяжные шпильки соответствующей длины:

**2 образца (1 ярус):** Минимальная сборка. Высота латунного стека без рукоятки составляет ~89 мм (3,5″).

**4 образца (2 яруса):** Двухуровневая модификация. Высота стека без рукоятки — ~140 мм (5,5″).

**8 образцов (4 яруса):** Стандартное базовое заводское исполнение формы ZYS-0505. Высота стека — ~254 мм (10″).

**16 образцов (8 ярусов):** Высокопроизводительная максимальная сборка для глубоких автоклавных камер двойной емкости (Double Deep Curing Chambers). Высота стека — ~483 мм (19″).

Комплектация

Наименование элемента оснастки / документа Заводской артикул детали Кол-во, шт.

Форма для изготовления образцов ZYS-0505 в сборе ZYS-0505 1

• Крышка нижняя (плита основания, нерж. сталь) ZYS-0505-1517 1

• Крышка верхняя (плита прижимная, нерж. сталь) ZYS-0505-0317 1

• Полуформа латунная Г-образная (L-образная) ZYS-0505-1717 2

• Вкладыш центральный разделительный средник (латунь) ZYS-0505-1920 1

• Винт-вороток Т-образный съемный (нерж. сталь) ZYS-0505-0110 1

• Шпилька-втулка направляющая резьбовая стяжная ZYS-0505-0515 1

• Комплект стяжных и ступенчатых прижимных винтов яруса ZYS-0505-0610 1 компл.

Руководство по эксплуатации и технический паспорт изделия Паспорт № 1

Официальный гарантийный талон производителя ООО «ЗИС-Тех Производство» Талон № 1

Наименование элемента оснастки / документа	Заводской артикул детали	Кол-во, шт.
Форма для изготовления образцов ZYS-0505 в сборе	ZYS-0505	1
• Крышка нижняя (плита основания, нерж. сталь)	ZYS-0505-1517	1
• Крышка верхняя (плита прижимная, нерж. сталь)	ZYS-0505-0317	1
• Полуформа латунная Г-образная (L-образная)	ZYS-0505-1717	2
• Вкладыш центральный разделительный средник (латунь)	ZYS-0505-1920	1
• Винт-вороток Т-образный съемный (нерж. сталь)	ZYS-0505-0110	1
• Шпилька-втулка направляющая резьбовая стяжная	ZYS-0505-0515	1
• Комплект стяжных и ступенчатых прижимных винтов яруса	ZYS-0505-0610	1 компл.
Руководство по эксплуатации и технический паспорт изделия	Паспорт №	1
Официальный гарантийный талон производителя ООО «ЗИС-Тех Производство»	Талон №	1

Предел прочности при сжатии

Прецизионная одноместная латунная форма ZYS-0522 2 дюйма в сборе — Форма для изготовления образцов-кубов дюймовая одноместная ZYS-0522

Description

Методология

Принцип работы

Технические характеристики

Инструментально-геометрические параметры

Особенности

Комплектация

Описание

Лабораторная прецизионная форма **ZYS-0522** из высококачественного латунного сплава представляет собой надежное одноместное оборудование. Данное специализированное разъемное изделие специалисты используют для одиночного формования высокоточных кубических тестовых образцов тампонажного цементного раствора. Каждая внутренняя грань рабочей зоны имеет строго выверенный номинальный размер 2 дюйма (50,8 мм). Оборудование незаменимо для оснащения аналитических и исследовательских лабораторий нефтегазового сектора, научно-исследовательских институтов и профильных заводов. Главное назначение, которое выполняет металлическая оснастка **ZYS-0522**, заключается в обеспечении точной геометрии образцов при заливке, схватывании и последующем температурном или термобарическом отверждении.

Конструкция изделия отлично справляется с экстремальными термобарическими нагрузками в лабораторных автоклавах. Корпус выдерживает нагрев до +205 °C и давление до 20,7 МПа. Прочные латунные стенки полностью предотвращают коробление металла. Следовательно, линейные параметры куба остаются стабильными весь период эксплуатации. Кроме того, механическая система с откидными винтами обеспечивает плавное раскрытие полуформ. В результате оператор полностью исключает риск случайного повреждения кромок готового цементного камня.

Геометрия рабочей зоны полностью соответствует жестким международным регламентам. Сюда входят известные стандарты API Specification 10A, API RP 10B, ASTM C-109 и отечественный ГОСТ 26798.1. Точное центрирование гарантируют стальные направляющие штифты, исключающие любые перекосы. Форма проходит финишную прецизионную шлифовку граней до состояния зеркала. Изделие поставляется в комплекте с верхней крышкой, основанием и техническим паспортом от ООО «ЗИС-Тех Производство».

Для комплексного переоснащения лаборатории мы рекомендуем использовать сопутствующее оборудование. Например, качественную подготовку цементного раствора перед заливкой обеспечивает профессиональный миксер постоянной скорости ZYS-1417. Если вашей лаборатории требуется одновременное изготовление сразу нескольких образцов, отличным выбором станет двухместная форма куба ZYS-0505. Подробные технические характеристики инвентаря и актуальные условия заказа доступны на странице официального сайта.

Методология
Геометрические параметры рабочей зоны формования и метрологические допуски прецизионной одноместной формы ZYS-0522 позволяют подготавливать образцы тампонажных цементов, растворов, строительных смесей, гипса и серных составов в строгом соответствии с регламентами следующих стандартов:

**API Specification 10A / ISO 10426-1** — Спецификации на цементы и материалы для цементирования скважин.

**API RP 10B (ISO 10426-2)** — Рекомендуемая практика по тестированию цементов для нефтяных скважин и цементных добавок.

**ASTM C-109 / C-109M** — Стандартный метод испытания на прочность при сжатии гидравлических цементных растворов с использованием кубических образцов размером 2 дюйма (50,8 мм).

**ASTM C-87, C-141, C-579, C-593, AASHTO T-106** — Смежные стандарты испытаний строительных растворов и смесей.

**ГОСТ 26798.1** — Цементы тампонажные. Методы испытаний физико-механических свойств цементного камня.

Принцип работы
Конструктивно форма ZYS-0522 представляет собой жесткую разъемную структуру, состоящую из двух зеркальных Г-образных полуформ, которые при правильном совмещении образуют внутреннюю кубическую полость. Высокоточное центрирование полуформ осуществляется стальными направляющими штифтами (досель-пинами), что полностью исключает перекосы и нарушение угловых допусков образца цемента.

Механизм фиксации и стяжки элементов включает в себя:

**Стационарный стык:** Технологический стык с одной из сторон стягивается наглухо при помощи 6 потайных винтов из нержавеющей стали (по 3 винта с каждой стороны разъема).

**Откидной быстродействующий разъем:** Противоположная сторона фиксируется двумя откидными механизмами с круглыми гайками, имеющими рельефную ромбическую накатку для удобного ручного зажима без использования ключей. Конструкция зажима удерживается штифтами для предотвращения утери деталей при разборке.

**Фиксация дна:** Стационарная нижняя латунная плита крепится к торцам полуформ четырьмя потайными винтами М6, обеспечивая монолитную опору и жесткость геометрии каркаса.

Технические характеристики

Количество гнезд для формования образцов 1 (одиночная одноместная форма)

Номинальный внутренний размер куба 2″ × 2″ × 2″ (50,8 × 50,8 × 50,8 мм)

Допустимое отклонение внутренних линейных размеров нового изделия не более ± 0,26 мм (± 0,010″)

Максимально допустимое отклонение размеров при износе (в эксплуатации) не более ± 0,5 мм (± 0,020″)

Допуск плоскостности рабочих внутренних граней куба не более ± 0,13 мм (± 0,005″)

Допуск перпендикулярности смежных внутренних граней ячейки ≤ 0,025 мм (0,001″)

Предельное рабочее давление среды автоклава 3000 PSI (20,7 МПа)

Предельная рабочая температура среды установки до 400°F (205°C)

Материал корпуса полуформ Прецизионный латунный сплав (Solid Brass) с зеркальной шлифовкой

Материал прижимной крышки и плиты основания Калиброванная листовая латунь (защита от коробления)

Тип фиксации и разъема полуформ Механический откидной зажим (винты-ушки со стопорными осями)

Масса изделия в сборе (нетто, без учета смеси и смазки) 1,5 кг (3,3 фунта)

Код по классификатору ТН ВЭД ЕАЭС 8480 60 000 0 (Формы для литья минеральных материалов)

Код по классификатору ОКПД2 28.91.12.140 (Формы литейные; металлическая оснастка)

Инструментально-геометрические параметры
Расстояния между противоположными внутренними гранями выполняется с помощью цифрового штангенциркуля (по **ГОСТ 166**) в трех точках по высоте куба. Значение находится в диапазоне от 50,54 мм до 51,06 мм (для нового изделия — строго **50,8 ± 0,26 мм**).
Контроль плоскостности рабочих внутренних граней выполняется лекальной линейкой (по ГОСТ 8026) и набором щупов. Зазор в любой точке грани не превышает 0,025 мм.
Контроль перпендикулярности смежных внутренних граней выполняется прецизионным угольником 90° (по ГОСТ 3749). Отклонение от прямого угла составляет **не более ± 0,5°**.

Особенности

**Идеальное латунное зеркало граней:** Внутренние поверхности полуформ проходят финишную прецизионную шлифовку, что исключает появление геометрических дефектов и гарантирует достоверность расчетов прочности.

**Удобство ручной сборки/разборки:** Наличие откидных болтов-ушек и круглых гаек с рельефной ромбической накаткой позволяет оператору оперативно разнимать форму без применения ударного инструмента.

**Фиксация элементов зажима:** Конструкция зажимного механизма полностью удерживается штифтами, предотвращая случайную потерю мелких метизов и деталей при очистке в лаборатории.

**Термобарическая стойкость:** Подбор прецизионной латуни для всего корпуса, основания и крышки гарантирует одинаковый коэффициент теплового расширения элементов, полностью исключая заклинивание или прихват крепежа при 205°C.

Комплектация

Наименование элемента оснастки / документа Заводской артикул детали Кол-во, шт.

Форма для изготовления образцов-кубов дюймовая ZYS-0522 ZYS-0522 1

• Латунная полуформа правая ZYS-0522-1717 1

• Латунная полуформа левая ZYS-0522-1713 1

• Основание формы (нижняя плита) ZYS-0522-1517 1

• Прижимная крышка (верхняя плита) ZYS-0522-0317 1

• Винт М6 потайной длинный (стационарный стык) ZYS-0522-0305 6

• Винт М6 потайной короткий (крепление основания) ZYS-0522-0312 4

• Центрирующий стальной штифт (досель-пин) ZYS-0522-2624 2

• Откидной механизм зажима в сборе (болт-ушко, ось, гайка с накаткой) ZYS-0522-0221 2 компл.

Руководство по эксплуатации, объединенное с техническим паспортом Паспорт № 1

Гарантийный талон (ООО «ЗИС-Тех Производство») Талон № 1

Наименование элемента оснастки / документа	Заводской артикул детали	Кол-во, шт.
Форма для изготовления образцов-кубов дюймовая ZYS-0522	ZYS-0522	1
• Латунная полуформа правая	ZYS-0522-1717	1
• Латунная полуформа левая	ZYS-0522-1713	1
• Основание формы (нижняя плита)	ZYS-0522-1517	1
• Прижимная крышка (верхняя плита)	ZYS-0522-0317	1
• Винт М6 потайной длинный (стационарный стык)	ZYS-0522-0305	6
• Винт М6 потайной короткий (крепление основания)	ZYS-0522-0312	4
• Центрирующий стальной штифт (досель-пин)	ZYS-0522-2624	2
• Откидной механизм зажима в сборе (болт-ушко, ось, гайка с накаткой)	ZYS-0522-0221	2 компл.
Руководство по эксплуатации, объединенное с техническим паспортом	Паспорт №	1
Гарантийный талон (ООО «ЗИС-Тех Производство»)	Талон №	1

Предел прочности при сжатии

о нас говорят

ОТЗЫВЫ БЛАГОДАРНЫХ КЛИЕНТОВ

Специалисты нашей компании уделили большое количество времени выбора Поставщика в области тестирования тампонажных растворов. Все сомнения отпали после посещения компании ЗИС-Тех. Современное, высокотехнологичное, грамотное организованное производство утверждает самые высокие стандарты качества и сервисного обслуживания.

РОСНЕФТЬ

Компания ЗИС-Тех на высоком инженерно-техническом уровне, в короткие сроки, полностью спроектировала, поставила и оснастила лабораторию для тестирования тампонажных растворов

ЛУКОЙЛ

последние новости

вам может быть интересно

07-Ноя-2021

1417-26-1519 — Шайба нержавеющая сталь

04-Апр-2021

Компания ЗИС-Тех разработала Миксер постоянной скорости ZYS-1417-25 (4 литра)

24-Фев-2020

Компания ЗИС-Тех разработала Контейнер для смешивания вспененного цемента ZYS-0324

Все новости

ПОЗВОНИТЕ НАМ ПРЯМО СЕЙЧАС!
+7-383-205-22-91

Ждем Ваших писем
info@zys-teh.ru

Количество гнезд для формования кубических образцов	3 шт.
Номинальный рабочий размер грани куба	2 дюйма (50,8 × 50,8 × 50,8 мм)
Допустимое отклонение внутренних линейных размеров новой формы	не более ± 0,13 мм (± 0,005″)
Допуск плоскостности рабочих внутренних граней ячеек	≤ 0,025 мм (0,001″)
Допуск перпендикулярности смежных внутренних граней	90° ± 0,5°
Материал основного каркаса (стенок, дна и крышки)	Pretsizionnyy latunnyy splav (Solid Brass)
Материал крепежных винтов	Vysokoprochnaya nerzhaveyushchaya stal’
Габаритные размеры формы в сборе по корпусу (Д × Ш × В)	230,4 × 74,8 × 62,8 мм
Полная габаритная высота формы с учетом ножек дна	68,8 мм
Габаритные размеры верхней крышки (Д × Ш × В)	197,4 × 74,6 × 6,0 мм
Код по классификатору ТН ВЭД ЕАЭС	8480 60 000 0
Код по классификатору ОКПД2	28.91.12.140

Количество гнезд для формования кубических образцов	Модульный стек: 2 шт. в базовой версии (изменяемое от 2 до 16 шт.)
Номинальный внутренний рабочий размер грани куба	2″ × 2″ × 2″ (50,8 × 50,8 × 50,8 мм)
Допустимое отклонение внутренних размеров нового изделия	не более ± 0,26 мм (± 0,010″)
Максимально допустимый износ размеров в процессе эксплуатации	не более ± 0,50 мм (± 0,020″)
Допуск плоскостности рабочих внутренних граней сегментов	не более ± 0,13 мм (± 0,005″)
Допуск перпендикулярности смежных внутренних граней куба	≤ 0,025 мм (0,001″)
Предельное рабочее давление избыточной среды автоклава	41,0 МПа (6000 PSI / 410 бар)
Предельная рабочая температура нагрева в камере	+370 °C (700 °F)
Материал изготовления формообразующих блоков полуформ	Прецизионный латунный сплав (Solid Brass) с зеркальной шлифовкой
Материал прижимной крышки, опорного дна и рукоятки	Высокопрочная нержавеющая сталь
Тип фиксации и стяжки латунных полуформ стека	Механический откидной зажим (винты-ушки со стопорными осями)
Масса формы (базовая сборка на 2 ячейки куба, нетто)	3,1 кг (6,83 фунта)
Классификационный код ТН ВЭД ЕАЭС	8480 60 000 0 (Формы для литья минеральных материалов)
Классификационный код ОКПД2	28.91.12.140 (Формы литейные; металлическая оснастка)

Количество гнезд для формования образцов	1 (одиночная одноместная форма)
Номинальный внутренний размер куба	2″ × 2″ × 2″ (50,8 × 50,8 × 50,8 мм)
Допустимое отклонение внутренних линейных размеров нового изделия	не более ± 0,26 мм (± 0,010″)
Максимально допустимое отклонение размеров при износе (в эксплуатации)	не более ± 0,5 мм (± 0,020″)
Допуск плоскостности рабочих внутренних граней куба	не более ± 0,13 мм (± 0,005″)
Допуск перпендикулярности смежных внутренних граней ячейки	≤ 0,025 мм (0,001″)
Предельное рабочее давление среды автоклава	3000 PSI (20,7 МПа)
Предельная рабочая температура среды установки	до 400°F (205°C)
Материал корпуса полуформ	Прецизионный латунный сплав (Solid Brass) с зеркальной шлифовкой
Материал прижимной крышки и плиты основания	Калиброванная листовая латунь (защита от коробления)
Тип фиксации и разъема полуформ	Механический откидной зажим (винты-ушки со стопорными осями)
Масса изделия в сборе (нетто, без учета смеси и смазки)	1,5 кг (3,3 фунта)
Код по классификатору ТН ВЭД ЕАЭС	8480 60 000 0 (Формы для литья минеральных материалов)
Код по классификатору ОКПД2	28.91.12.140 (Формы литейные; металлическая оснастка)

Компания ЗИС-Тех — это современное производство лабораторного оборудования, имеющая ценный опыт работы для решения проблем в области добычи нефти и газа!

Форма трехместная кубическая ZYS-2220 (2 дюйма, латунная)

Описание

Технические характеристики

Методология

Принцип работы

Комплектация

Форма четырехместная цилиндрическая 1 дюйм ZYS-2225 для испытаний цемента

Описание

Методология

Принцип работы

Технические характеристики

Комплектация

Технологические режимы крышки

Форма для изготовления образцов-кубов дюймовая двухместная ZYS-0505

Описание

Методология

Принцип работы

Технические характеристики

Инструментально-геометрические параметры

Модульное масштабирование

Комплектация

Форма для изготовления образцов-кубов дюймовая одноместная ZYS-0522

Описание

Методология

Принцип работы

Технические характеристики

Инструментально-геометрические параметры

Особенности

Комплектация
